Le premier moteur à courant continu a été réalisé en 1836. Cette technologie a été beaucoup utilisée depuis pour toutes les applications à vitesse variable, en particulier pour les véhicules électriques comme pour les machines-outils. Ils sont fabriqués dans une très large plage de puissance, de ~0,1 W à ~4 MW.

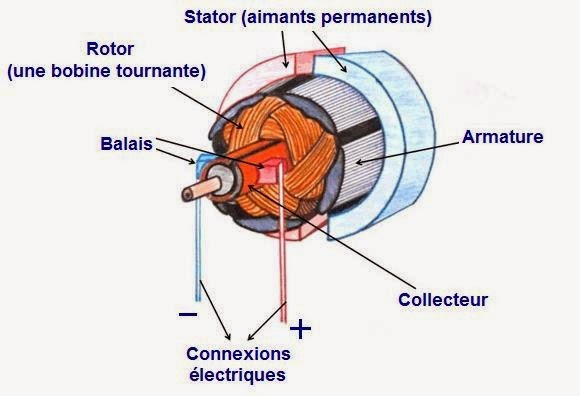

Le stator est la partie fixe du moteur, formant généralement son enveloppe extérieure.
Le stator d’un moteur à courant continu comprend une ou plusieurs sources de champ magnétique continu. S’il s’agit d’électro aimants, le courant qui y circule est appelé courant d’excitation du moteur. Sinon, les champs magnétiques sont produits par des aimants permanents.
Le rotor est la partie mobile du moteur, fournissant le couple utile à la charge par l’intermédiaire de son arbre.
Le rotor d’un moteur à courant continu comprend un ensemble de spires. Le courant qui y circule est appelé courant d’induit du moteur.
Le collecteur est le dispositif qui permet d’une part, de transmettre le courant de l’extérieur (fixe) aux spires du rotor (mobiles), et d’autre part de commuter le courant de manière à ce qu’il circule de manière optimale dans les spires du rotor.
